9 dagar
Tidsåtgång
3 tekniker
Team på plats
17 grupper
Nya grupper
Projektet omfattade en komplett elinstallation med byte av elcentral och utomhus elskåp i ett friliggande hus i Märsta, Rosersberg. Uppdraget utfördes åt en familj som hade upplevt återkommande säkringsfel och otydlig märkning i en äldre anläggning. Arbetet färdigställdes under 2026 och lämnade bostaden med en modern, säker och överskådlig elanläggning.
Så utfördes arbetet
Arbetet inleddes med en genomgång av befintligt elsystem, där den gamla diazed-centralen och ett väderbitet elskåp bedömdes. En detaljerad planering togs fram tillsammans med kunden, där prioriterade åtgärder fastställdes. Elen i berörda delar av huset frånkopplades kontrollerat och nödvändiga skyddsåtgärder sattes upp i hall och teknikdel för att minimera påverkan under bytet.

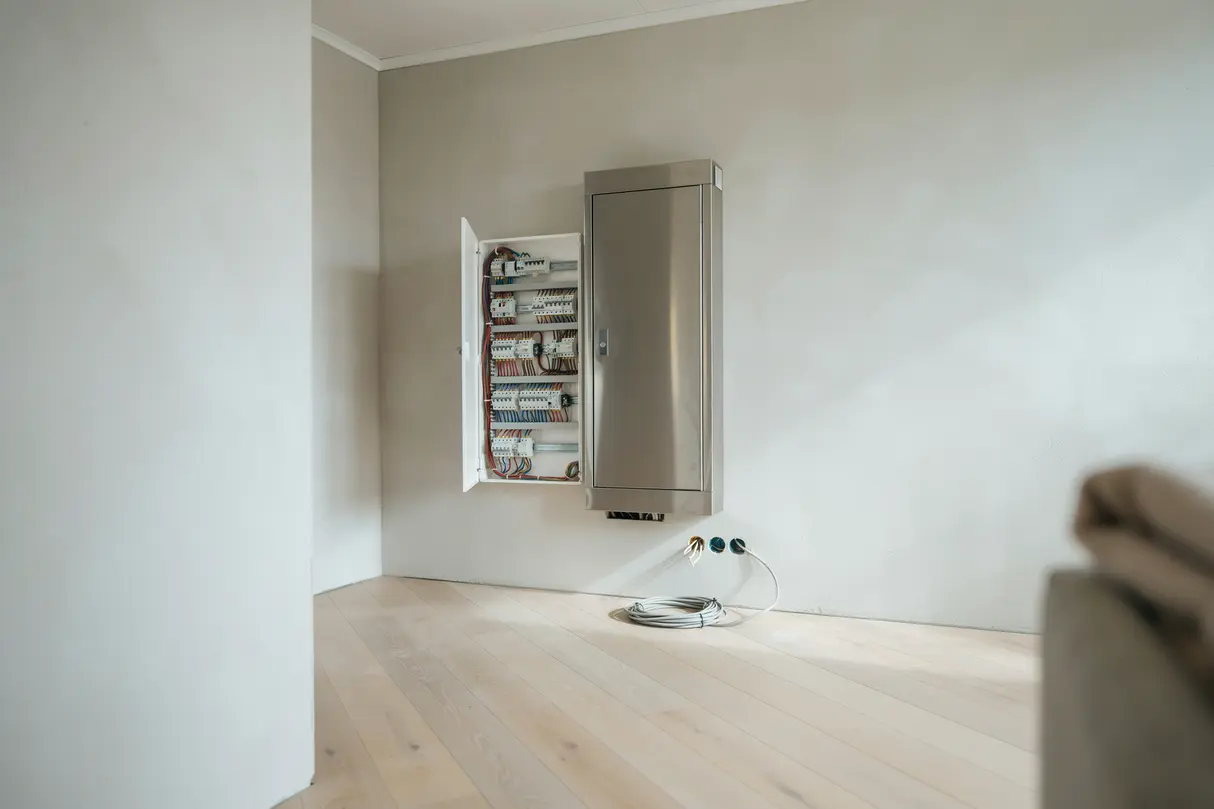

Den nya normcentralen installerades på samma plats som den tidigare centralen. En huvudbrytare och två jordfelsbrytare typ A monterades, och 17 dvärgbrytare med C-karakteristik dimensionerades efter belastning i kök, allrum, tvättstuga, värmesystem och utebelysning. Flera omdragningar genomfördes med FK-ledare i 16 mm VP-rör och befintliga grupper separerades för bättre selektivitet. Samtidigt installerades ett överspänningsskydd typ 2 för att ge extra skydd vid åskväder och nätstörningar. Varje grupp märktes tydligt på centralens front samt i ett uppdaterat gruppschema.
Utomhus ersattes det gamla elskåpet med en ny kapsling i korrosionsbeständig plåt med IP54-klassning. Anslutningar tätades med godkända genomföringar och dragavlastningar. Mellan elskåp och central drogs ny matning med EQLQ-kabel i skyddad dragning för att säkerställa låg övergångsresistans och god mekanisk hållfasthet. Jordningsskena och potentialutjämning kontrollerades och förbättrades där det behövdes för att uppnå jämn skyddsnivå i hela anläggningen.
Efter installationen genomfördes mätningar av isolationsresistans, kontinuitet i skyddsledare och slingimpedans. Jordfelsbrytarnas utlöstider testades och dokumenterades. Eventuella mindre justeringar i fasbalansering utfördes för att fördela laster jämnare över faserna. Slutligen städades arbetsområdet, det gamla materialet omhändertogs miljöriktigt och kunden erhöll protokoll, uppdaterat gruppschema och genomgång av hur centralens skydd och brytare fungerade. Resultatet gav en betydligt robustare och mer lättöverskådlig anläggning som minskade risken för oönskade frånslag och förenklade framtida service.
Vad ingick
- ✓ Projektering, avstängning och säkerhetsåtgärder i bostaden
- ✓ Byte till ny 3-fas normcentral med märkning och gruppschema
- ✓ Nytt utomhusskåp med tätningar, genomföringar och dragavlastning
- ✓ Funktionsprov, mätprotokoll och överlämning till kund
Material
| Material | Mängd |
| Normcentral 3-fas med huvudbrytare och JFB typ A | 1 st |
| Dvärgbrytare C10/C16 | 17 st |
| EQLQ-kabel för matning | 35 m |
| VP-rör 16 mm och FK-ledare 1,5/2,5 mm² | 120 m |
Så här gick liknande elbyten i Märsta och Rosersberg till
Kunder som tog kontakt fick en tydlig genomgång av befintlig anläggning, förslag på åtgärder och en realistisk tidplan innan start. Under projekten hölls löpande avstämningar, och boendemiljön skyddades med täckning och ordning i arbetsytorna. All kommunikation sköttes samlat så att beslut fattades snabbt och tryggt.
Inför driftsättning genomfördes mätningar och funktionsprov enligt gällande krav, och ett komplett protokoll överlämnades efter slutfört arbete. Kunderna fick dessutom en genomgång av nya centralens märkning och hur skydden fungerade, vilket underlättade framtida service och felsökning.
- ✓ Behov och omfattning kartlades vid första besöket
- ✓ Tidsplan och arbetsmoment dokumenterades
- ✓ Säkerhet prioriterades med korrekt frånkoppling och skydd
- ✓ Mätprotokoll och uppdaterat gruppschema överlämnades
- ✓ Arbetsplatsen lämnades ren och fri från emballage
